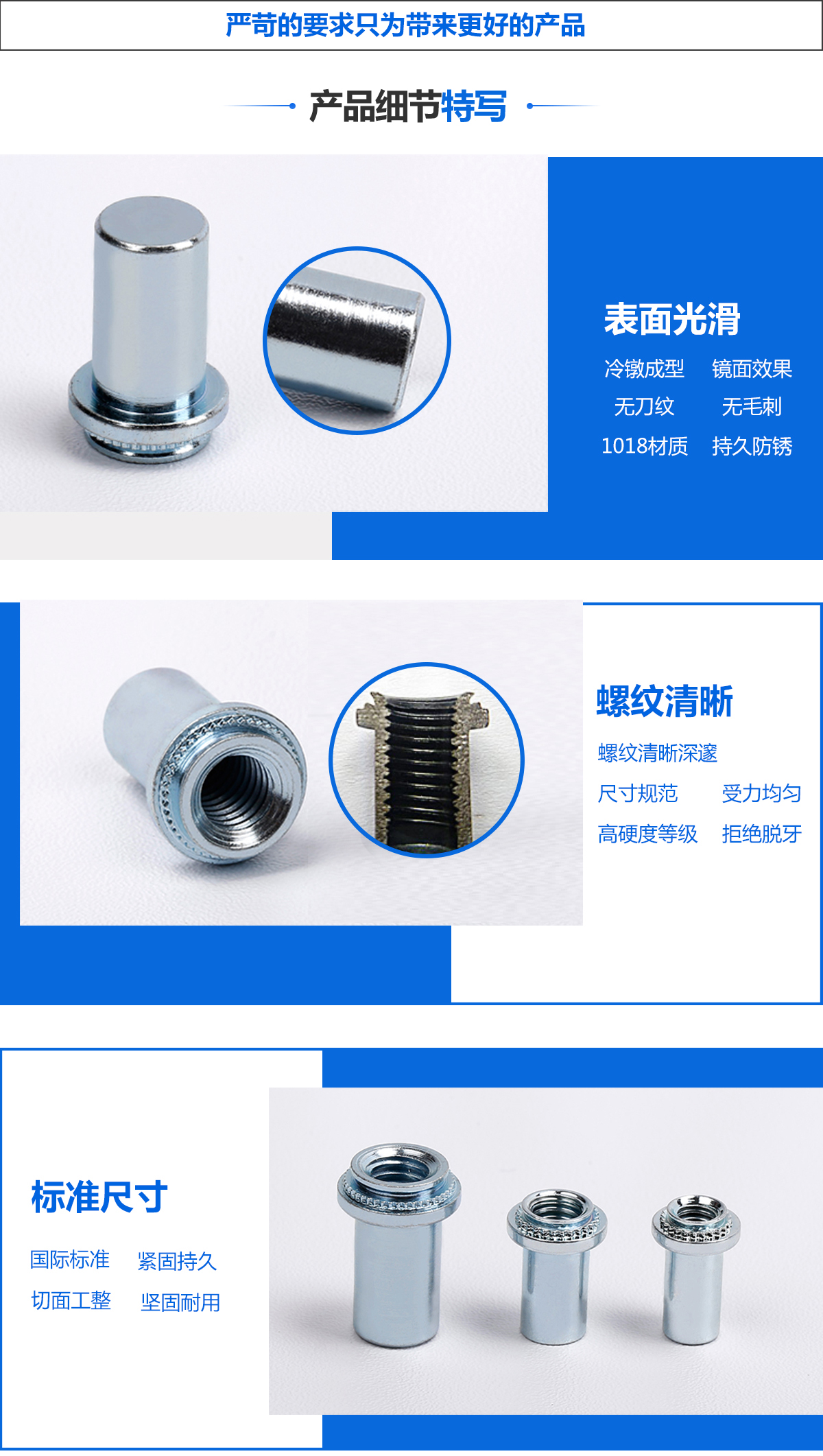

B系列防水螺母

名称：防水螺母
型号：公制M3-M6 英制440-0420
品牌：贯虹GH
材质：10B21系列碳钢 304系列不锈钢
表面处理：环保蓝锌 环保彩锌 镀锌镍合金 钝化 发黑
适用板厚：1mm-2.4mm
产品特点：防水压铆螺母的盲孔设计可有效防止外部物质进入，产品的杆部可作为其他零件安装的定位杆。
适用于：信息通讯、自动化与控制、 电力、交通、医疗、电子电器、航空航天、新能源行业等等。
公制尺寸 英制尺寸 产品性能参数

B系列防水螺母公制尺寸

螺纹规格 材质 螺纹编码 嘴位编码 A
嘴位高度 		安装板
最小厚度 		预制孔
+.003 		B
最大值 		C
最大值 		E
±.010 		F
最小值 		L
最大值 		T
±.010 		最小边距
碳钢 不锈钢
M3*0.5 B BS M3 1 0.97 1 4.22 3.84 4.2 6.35 5.3 8.5 9.6 4.8
2 1.38 1.4
M4*0.7 B BS M4 1 0.97 1 5.41 5.2 5.38 7.95 7.1 9.8 11.2 6.9
2 1.38 1.4
M5*0.8 B BS M5 1 0.97 1 6.35 6.02 3.66 8.75 7.1 9.8 11.2 7.1
2 1.38 1.4
M6*1 B BS M6 1 1.38 1.4 8.75 7.8 8.73 11.1 7.8 12.7 14.3 8.6

B系列防水螺母英制尺寸

螺纹规格 材质 螺纹编码 嘴位编码 A
嘴位高度 		安装板
最小厚度 		预制孔
+.003 		B
最大值 		C
最大值 		E
±.010 		F
最小值 		L
最大值 		T
±.010 		最小边距
碳钢 不锈钢
.112-40
#4-40 		B BS 440 1 .038 .040 .166 .150 .165 .250 .210 .335 .380 .19
2 .054 .056
.138-32
#6-32 		B BS 632 1 .038 .040 .1875 .169 .187 .280 .230 .335 .380 .22
2 .054 .056
.164-32
#8-32 		B BS 832 1 .038 .040 .213 .204 .212 .310 .280 .385 .440 .27
2 .054 .056
.190-32
#10-32 		B BS 032 1 .038 .040 .250 .235 .249 .340 .280 .385 .440 .28
2 .054 .056
.250-20
#1/4-20 		B BS 0420 1 .054 .056 .344 .305 .343 .430 .310 .500 .560 .34

B系列防水螺母产品性能参数

螺纹编码 嘴位编码 板厚（mm） 测试安装板材质
5052-H35铝材 冷轧钢
安装力（KN） 推出力（N） 扭出力（N·m） 安装力（KN） 推出力（N） 扭出力（N·m）
M3 1 1 7.1 400 1.15 11.1 500 1.5
2 1.4 9 750 1.47 14 1010 2.05
M4 1 1 8.9 470 2.6 15.6 600 3.4
2 1.4 12.5 970 4 20 1250 5.1
M5 1 1 9.3 480 3.6 17.8 620 4
2 1.4 14 845 5.7 25 1112 6.8
M6 1 1.4 17.8 1400 10.2 25.7 1760 11.9
