TPS定位销

产品中心

名称：GH-TPS定位销

型号：M3、M4、M5、M6

品牌：贯虹GH

材质：304不锈钢

表面处理：钝化

规格：GH-TPS系列

产品特点：在薄板上提供定位、导向等功能。用于铝材，冷轧钢材，以及其它韧性材料。

适用于：信息通讯、自动化与控制、电力、交通、医疗、电子电器、航空航天、新能源行业等等。

公制尺寸英制尺寸产品性能参数

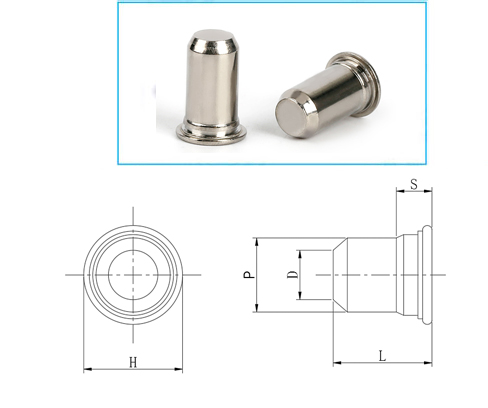

TPS定位销公制尺寸

销直径	材质	直径代号	长度 ±0.4					最小板厚	预制孔 +0.08	D ±0.15	H ±0.4	S MAX	最小边距
P±0.05	不锈钢	直径代号	长度 ±0.4					最小板厚	预制孔 +0.08	D ±0.15	H ±0.4	S MAX	最小边距
3	TPS	3MM	8	10	12	16	NA	1	3.5	2.05	5.2	2.29	6.4
4	TPS	4MM	8	10	12	16	NA	1	4.5	2.82	6.12	2.29	7.1
5	TPS	5MM	NA	10	12	16	20	1	5.5	3.53	7.19	2.29	7.6
6	TPS	6MM	NA	NA	12	16	20	1	6.5	4.24	8.13	2.29	7.9

TPS定位销产品性能参数

规格	H ±0.4	D ±0.05	d ±0.10	S MAX	推出力（N）		长度可选值
规格	H ±0.4	D ±0.05	d ±0.10	S MAX	铝板	钢板	长度可选值
3MM	5.2	3.0	1.5	2.29	560	980	8、12、16
4MM	6.12	4.0	2.0	2.29	890	1540	12、16

专利证书　●　荣誉资质
